Elektroninės gamybos srityje emaliuotos vielos įtempimo kontrolė daro tiesioginę įtaką ritės veikimui. Šiandien mes atskleisime TC serijos mechaninį įtempiklį iš „Suzhou Trophy“ ir pažiūrėsime, kaip jis naudoja tikslią mechaninę struktūrą, kad užtikrintų apvijos proceso stabilumą!

01 Produkto apžvalga

Mechaninis įtempiklis yra pagrindinis vingiuotos mašinos mechanizmas, leidžiantis vingiuoti reguliuojamą įtempimą, dėl kurio emaliuota viela gali padaryti apvijos metu visada turi tinkamą įtampą, kad žaizdos ritė būtų laisva ir sandari, pilna ir saugi, o ritės techninis rodyklė atitiktų.

Pagrindinis mechaninio įtempiklio principas yra pagrįstas trinties slopinimo efektu: Kai metalinis diskas liečiasi su šiurkščiomis paviršiaus medžiagomis, tokiomis kaip slopinimo audinys, jų santykinio judesio sukuriama trinties jėga sukuria slopinimo jėgą. Kai išorinė jėga taiko slėgį metaliniam diskui, normalus slėgis kontaktinio paviršiaus keičiasi, o trinties jėga kinta tiesiškai, kai slėgis. Ši slopinimo jėga perduodama per vielos mechanizmą, paverčiant vielos įtempiu. Pakoregavus slėgį, taikomą metaliniam diskui (pvz., Spyruoklėms, varžtams ar pneumatiniams prietaisams), trinties jėgos dydį galima tiksliai valdyti, taip pasiekiant dinaminį laido įtempio reguliavimą, kad būtų patenkinti skirtingų darbinių sąlygų reikalavimai.

02 Produkto nuotraukos

Produkto modelio pavadinimas: TCL

Produkto modelio pavadinimas: TCLL

Produkto modelio pavadinimas: TC3L

03 Produkto specifikacija ir modelis

Pastabos:

1. Bendrovė pasilieka teisę modifikuoti atitinkamus techninius parametrus ir nepraneš jums apie jokius pakeitimus.

2. Norėdami gauti daugiau informacijos apie modelio pasirinkimą, pasitarkite su mūsų įmone.

3. Emelizuotai vielai, savaime sukibusi viela ir savaime tirpi viela su vaško sluoksniu ant paviršiaus, techniniai parametrai ir taisymo dalykai bus skirtingi.

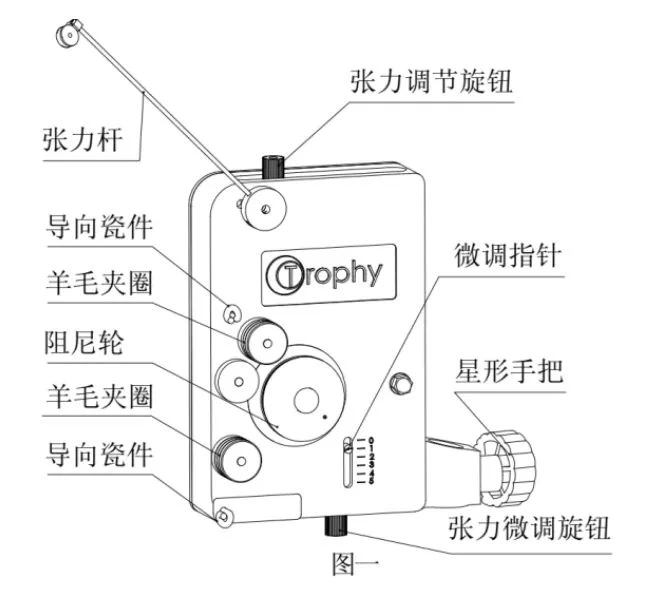

04 Mechaninių dalių schema

Pastabos:

1. Struktūriniai skirtumai, kuriuos sukelia skirtingi modeliai, turi būti grindžiami faktiniais objektais.

2. TCL, TCLL ir TC3L struktūra labai skiriasi nuo aukščiau pateikto paveikslo. Jei turite klausimų, pasitarkite su mūsų įmone.

05 Įtempimo reguliavimo žingsniai

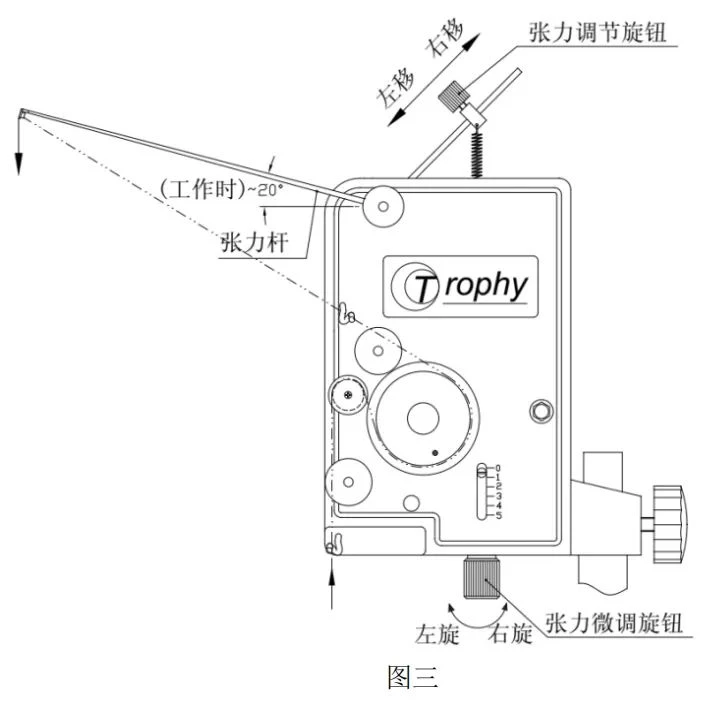

3 pav. ↑

1. „Emel Wire“ praeina per įtempiklį pagal laidų režimą, parodytą produkto etiketėje.

2. Sureguliuokite vilnos kilpos įtempimą, pasukdami dvi rankenėles ant įtempiklio galo. Naudojant mažiau nei 5G įtampos, vilnos kilpa turi būti visiškai atsipalaidavusi, kad ji sukuria tik nedidelį pasipriešinimą.

3. Pagal vartotojo reikalaujamą įtampą sureguliuokite įtempimo reguliavimo rankenėlę ir įtempimo smulkaus reguliavimo rankenėlę pakartotinai, kad išvesties įtempis atitiktų reikalavimus, o tempimo strypo darbinis kampas yra tinkamas. (Žr. 3 paveikslą aukščiau)

06 Mechaninių įtempėjų pranašumų analizė

1. Paprasta ir patikima struktūra:

Mechaninį įtempiklį daugiausia sudaro pagrindiniai komponentai, tokie kaip metalinis diskas ir slopinimas, be sudėtingų elektroninių komponentų. Jis gali stabiliai veikti atšiaurioje pramoninėje aplinkoje, tokioje kaip aukšta temperatūra, aukšta drėgmė ir dulkių dirbtuvės, sumažinti nesėkmę dėl aplinkos trukdžių ir sumažinti priežiūros sąnaudas ir prastovą.

2. Aukštas ekonominis efektyvumas:

Palyginti su elektronine įtempimo kontrolės sistema, jos gamybos procesas ir žaliavų išlaidos yra mažos, o pirkimo kaina yra prieinama. Mažoms ir vidutinėms įmonėms, turinčioms ribotą biudžetą ir siekiant išlaidų, ji gali suvokti pagrindinę įtampos kontrolės funkciją su mažesnėmis investicijomis ir greitai susigrąžinti išlaidas.

3. Greito atsakymo koregavimas:

Kai metalinės plokštės slėgis yra sureguliuotas norint pakeisti įtampą, trinties jėga akimirksniu keičiasi, o atsakas į įtempimo poreikio pasikeitimą yra greitas. Tai tinka gamybos procesui, kai įtampą reikia dažnai ir nedelsiant pakoreguoti, pavyzdžiui, kintamą skirtingų audinių gamybą tekstilės pramonėje.

4. Tikslioji jėgos valdymas:

Tiksliai apskaičiuojant ir nustatant slėgį metalo diske, galima įgyvendinti tiesinį ryšį tarp trinties ir slėgio, kad būtų galima tiksliai valdyti įtampą, kuri atitinka didelio įtampos proceso tikslumo reikalavimus, pavyzdžiui, vingiuotą tikslių elektroninių komponentų darbą.

5. Platus pritaikomumas: skirtingiems vielos skersmenims ir medžiagoms, keičiant slopinančias audinius ir kitas trinties medžiagas, taip pat sureguliuodamas slėgio diapazoną, jis gali būti lanksčiai pritaikytas, nuo labai smulkios emaliuotos vielos iki storesnių pramoninių kabelių, gali efektyviai kontroliuoti įtampą.

07 Mechaninių įtempėjų trūkumų analizė

1. Tikslumo apribojimas:

Nors tam tikrą tikslumą galima pasiekti, po ilgalaikio naudojimo metalo diskas ir slopinimo audinys yra nusidėvėję ir keičiasi paviršiaus šiurkštumas, dėl kurio keičiasi nestabili trinties jėga ir daro įtaką tempimo tikslumui. Ultra tikslumo apdirbimo srityje su dideliais tempimo svyravimų reikalavimais sunku patenkinti reikalavimus.

2. Ribotas koregavimo diapazonas:

Dėl struktūrinių ir materialinių fizinių savybių apribojimų reguliuojamas įtempimo diapazonas yra gana fiksuotas. Jei gamybos reikalaujama įtampa yra labai didelė, gali reikėti dažnai pakeisti įvairias mechaninio įtempiklio specifikacijas, kurios yra sudėtinga ir padidina išlaidas.

3. Protingo stebėjimo trūkumas:

Be integruotos intelektualios jutimo ir duomenų apdorojimo sistemos, realiu laiku sunku stebėti ir registruoti įtampos duomenis, todėl sunku sklandžiai susisiekti su šiuolaikinės pramonės automatine gamybos linija ir intelektuali valdymo sistema, kuri nėra palanki nuotoliniam stebėjimui ir didelių duomenų analizės gamybos proceso analizei.

4. Greičio atsakymo skirtumas:

Esant dideliam greitam veikimui, dėl mechaninių dalių inercijos, atsako greitis iki staigių įtempimo pokyčių bus lėtesni, negalės greitai prisitaikyti kaip aukštos klasės elektroninis įtempiklis, kuris riboja jo taikymą didelės spartos gamybos linijoje.

5. Jautrumas aplinkai:

Esant dideliems temperatūros ir drėgmės pokyčiams, metalo diskai gali rūdyti, o slopinimo audinio trinties koeficientas taip pat pasikeis, todėl bus kontroliuojama netiksli tempimo kontrolė, kuriai reikalingos papildomos aplinkos kontrolės priemonės, didėjančios gamybos sąnaudos ir valdymo sunkumai.

08 Tipiški įtempiklio taikymo scenarijai

Kaip pagrindinį apvijos proceso komponentą, įtempiklis plačiai naudojamas gamybos laukuose, kuriuose yra griežti ritės kokybės reikalavimai. Toliau pateikiami jos pritaikymai šešiose pagrindinėse pramonės šakose:

1. Elektronikos gamyba

Variklio statoriaus apvija: traukimo įtempimo strypo konstrukcija sumažina pavaros valdymo schemos reikalavimus ir užtikrina apvijos kokybę beveik tiesiu stūmokliniu judesiu.

Transformatoriaus ritės apvija: histerezės ir fotoelektrinio aptikimo derinys realizuoja tikslią vielos skersmens įtempimo valdymą 0,01 mm lygyje.

2. Automobilių pramonė

Transporto priemonių diržų gamyba: „NK-03“ serija Automobilių elektroninių diržų apvija, derliaus greitis padidėjo iki 99,5%, gamybos efektyvumas padidėjo 30%.

Jutiklių gamyba: palaikykite 0,02 mm ypač smulkiai emaliuotą vielos apviją, kad būtų patenkinti aukštos tikslumo automobilių jutiklių reikalavimai.

3. Naujas energetikos sektorius

Ličio akumuliatoriaus suvirinimas: Pastovi įtempimo valdymas užtikrina, kad skirtuko laidas suvirinimo metu neatsilieka, pagerinant akumuliatoriaus konsistenciją.

Fotoelektrinių modulių gamyba: atspari korozijai dizainas pritaikytas fotoelektrinės pastos apvijos aplinkai, o aptarnavimo laikas pratęstas iki daugiau nei 5 metų.

4. Tekstilės pramonė

Aukščiausios klasės audinys: palaikykite jautrių medžiagų, tokių kaip šilko ir anglies pluošto, įtempimo kontrolė, o verpalų lūžio greitis sumažina 50%.

Pramoninė siuvimo įranga: kelių laidų sinchroninė įtempimo kontrolė, 20%pagerina drabužių gamybos linijos efektyvumą.

5. Puslaidininkių pakuotė

Auksinio vielos surišimas: 0,5 g-10 g ypač mažo įtempimo diapazonas, tinkamas puslaidininkių lusto aukso vielos suvirinimo procesui.

Vaflių pjaustymas: įtempimo svyravimas yra mažesnis nei ± 1%, užtikrinant, kad pjovimo tikslumas pasiektų mikronų lygį.

6. Aerospace

Specialus kabelių gamyba: skirta atlaikyti ekstremalią temperatūrą (-55 laipsnis ~ +150 laipsnio), kad būtų patenkinti kosmoso kabelių gamybos poreikiai.

Kompozicinės medžiagos apdorojimas: palaikykite aramidinio pluošto ir kitų didelio stiprumo medžiagų įtempimo kontrolę, kad užtikrintumėte produktų struktūrinį stabilumą.

Pastaba: aukščiau pateiktas duomenų rinkimas yra iš AI algoritmo

„Suzhou Trophy“ savarankiškai išsivysčiusi įtempėjas, turintis aukštą tikslumą, patikimumą ir pritaikomumą, tapo etaloniniu produktu pramoninės įtampos kontrolės srityje. Nuo elektronikos gamybos iki aviacijos ir kosmoso, nuolatinis taikymo scenarijų išplėtimas liudija apie technologinių inovacijų, skirtų pramoniniam atnaujinimui, varomoji jėga. Ateityje, gilėjant intelektualiam gamybai, „Suzhou Trophy“ ir toliau suteiks daugiau galimybių pramonės įmonėms per lūžio į tempimo kontrolės technologijas, o tai paskatins pasaulinės apvijos pramonės įtampos kontrolės technologijos kūrimo kryptį.

Nuo tikslios elektronikos iki pramonės gamybos

„Suzhou Trophy Research“ įtempėjas

Apsaugokite kiekvieną emaliuotos vielos matuoklį 0,01 g tikslumu

Atnaujinkite savo gamybos linijos stabilumą

Jei turite įtemptojo pirkimo reikalavimą

Savo informaciją galite palikti spustelėję susisiekite su mumis svetainėje

Apie Suzhou Trophy

„Suzhou Trophy Advance-Tech Corp.“, Ltd. (Toliau, 2005 m. Rugpjūčio mėn. Buvo įsteigtas kaip „trofėjus“), anksčiau žinomas kaip „Suzhou Industrial Park Chuangyi Technology Research Co., Ltd.“, „Kinijos užsienio“ bendros įmonės įmonė. 2016 m. Ji baigė akcijų paketo reformą ir buvo įtraukta į naująją trečiąją valdybą. Dabar tai yra nacionalinė aukštųjų technologijų įmonė ir specializuota, rafinuota ir nauja „mažoji milžinė“ įmonė.

Bendrovė daugiausia dėmesio skiria elektroninių ritės apvijų mašinų aksesuarų tyrimams, plėtrai, gamybai ir pardavimui. Pagrindiniai jo produktai yra: įtempikliai, lydimos įtempimo valdymo sistemos, vielos galai, tempimo matavimo instrumentai, pneumatinės žirklės ir cilindrai, histerezės įtaisai, peiliai, keraminiai vielos pravažiavimai ir pasirinktinės tikslios dalys. Pagrindinė technologija turi 50 proc. Pasaulinės rinkos dalį, o bendrovė pirmauja savo nišose rinkose šalies viduje. Po daugiau nei 20 metų nepriklausomų tyrimų ir technologinių naujovių įmonė pasiekė didelę sėkmę įtampos kontrolės ir matavimo srityje, kai kai kurios technologijos pranoksta pasaulio bendraamžių.

Šiuo metu įmonėje dirba daugiau nei 200 profesionalių techninių darbuotojų, metinė produkcija yra daugiau nei 600 000 burnų, o metinė produkcija yra daugiau nei 50 000 įtempėjų. Bendrovė ne tik sukūrė brandų pardavimo ir paslaugų tinklą Kinijoje, bet ir įsteigė filialus daugiau nei 20 Azijos, Europos ir Amerikos regioninių rinkų. Mūsų tikslas tapo kokybiškomis paslaugomis pasauliniams klientams.
